ロケーションマーカー ARシーン制作マニュアル【Business/Enterprise（有償）プラン向け】

2024年10月29日

1 ロケーションマーカーについて
- 1.1 ロケーションマーカーを使うパターンのご紹介
- 1.2 ロケーションマーカーが使えるプラン
2 ロケーションマーカーを使ったARシーンの作り方
3 シーンURLからロケーションIDを作成する
4 ロケーションIDからロケーションマーカーを作成する
5 ロケーションマーカー ARシーン体験手順
6 よくある質問

ロケーションマーカーについて

ロケーションマーカーとは、現実世界の環境にマーカーを配置して、マーカーを原点として使用するSTYLYが提供してる位置合わせの機能の一つになります。

通常のARシーン（ARテンプレートを使用して制作した）は、シーン起動時に平面検知をして、ARシーンを起動するたび原点を探してからシーンを再生します。ロケーションマーカーを使ったARシーンでは、平面検知をせず、現実世界の環境に設置したマーカーが原点となりますので、現実世界の環境と紐づいたARシーンを制作したい場合の使用をおすすめしております。

ロケーションマーカーを使うパターンのご紹介

ロケーションマーカーを使ったARシーンを3つご紹介いたします。

フットスタンプ型
ロケーションマーカーを地面や床に配置して、その場所をARシーンの原点にできます

名刺、ステッカー型
名刺やステッカーに紐づいたARシーンを作成する場合に使用できます

看板型
立て看板や壁にロケーションマーカーを配置して、その場所をARシーンの原点にできます

ロケーションマーカーが使えるプラン

Business/Enterprise（有償）プラン以上の場合にご使用いただけます。

ロケーションマーカーを使ったARシーンの作り方

新規シーン制作画面に、ロケーションマーカーを選択して、[シーンを制作]ボタンをクリックしてください。*Business/Enterprise（有償）プラン以上でないとロケーションマーカーテンプレートを選択できません

シーンに配置してあるLocation Makerアセットが原点となるため、Location Makerアセットを原点にARシーンを制作していきます。

Location Makerアセットの位置と向きを変更すると、現実世界に設置するロケーションマーカーの位置と向きと同期するようになっています。ただし、Location Makerアセットの大きさは同期しないため、ご注意ください。

フットスタンプ型を想定して、Location Makerアセットを床に配置

シーンを制作したら、公開ボタンをクリックします。

Publishボタンをクリックして、シーンを公開してください。

シーンURLからロケーションIDを作成する

シーンURLをコピーしてください。

ロケーションを選択してください。（*Business/Enterprise（有償）プラン以上ではないとロケーション画面へのボタンは表示されません）

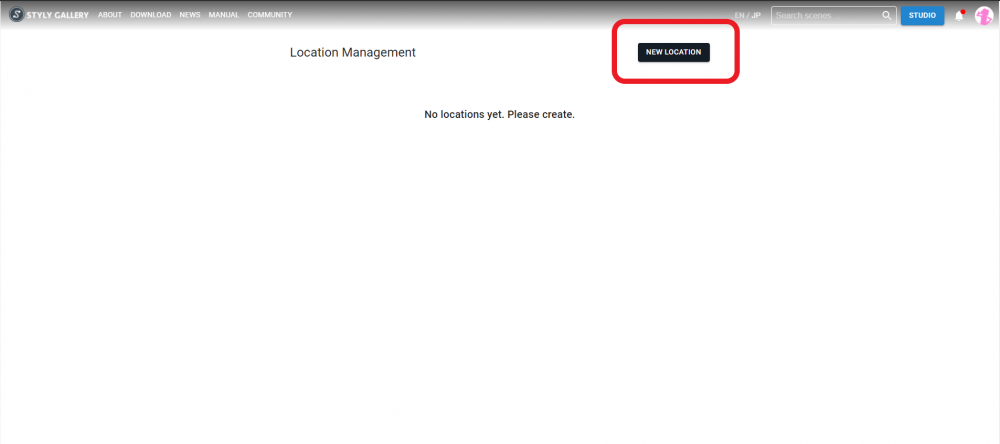

新規ロケーションボタンをクリックしてください。

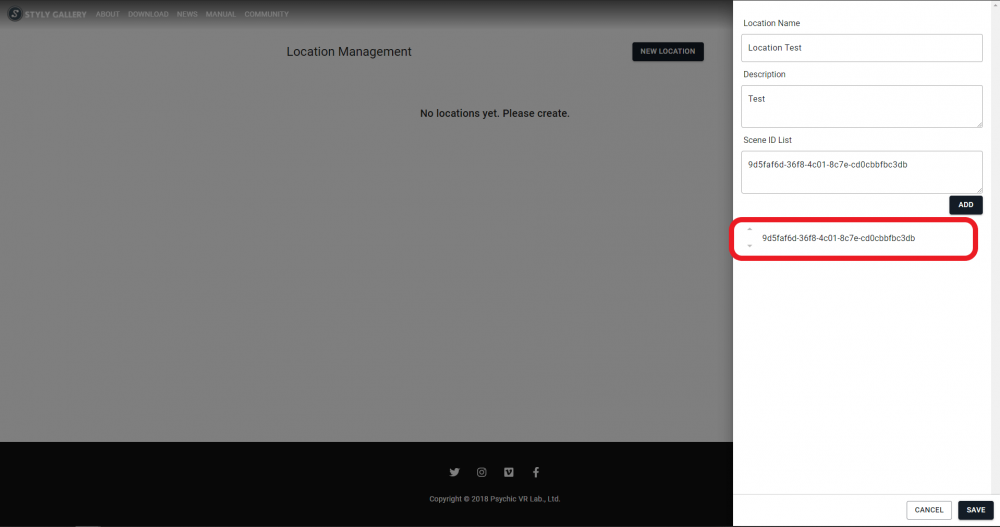

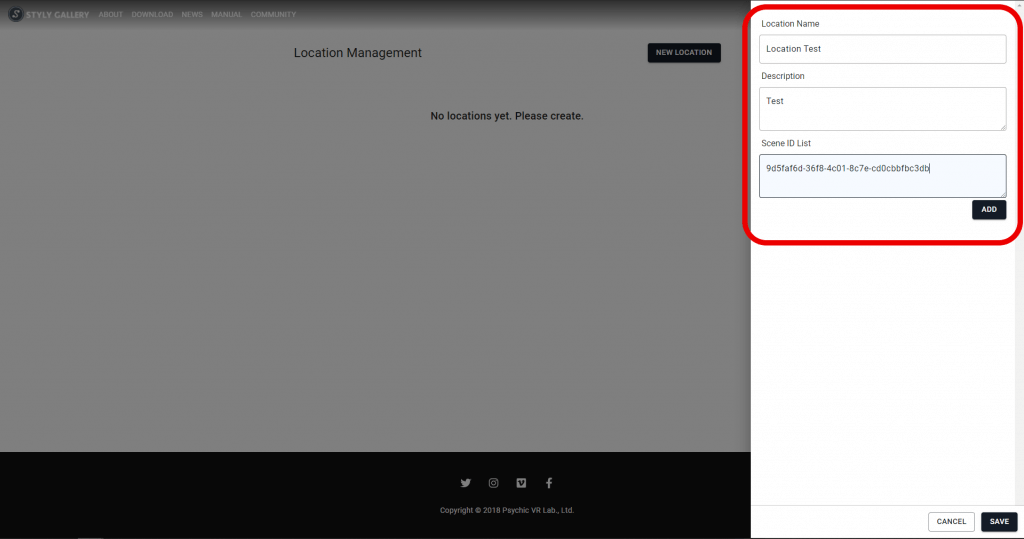

ロケーション名、詳細を入力して、シーン箇所にコピーしたシーンURLを入力して、シーンを追加したら保存ボタンをクリックしてください、

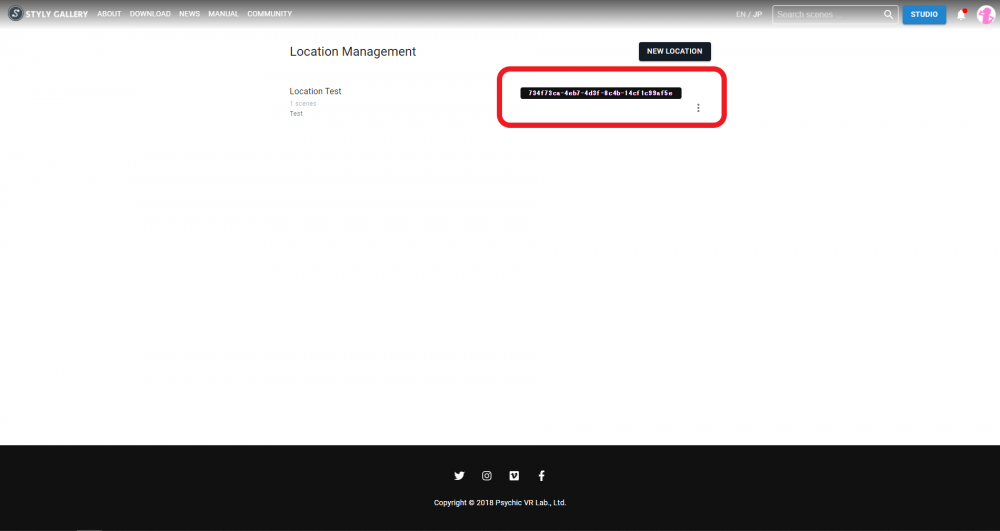

ロケーションIDの作成が完了しました。

ロケーションIDからロケーションマーカーを作成する

印刷時の原寸大のロケーションマーカーの大きさを事前に決める必要があります。印刷時のロケーションマーカーの原寸大の大きさとは、以下画像のように実際に印刷したマーカー部分の縦横の長さです。

ロケーションマーカーでは、縦横サイズの情報(cm)を後ほど生成するQRコード内に含む必要があります（内部的にはサイズ情報をもとにStudioのシーンスケールを調整しています）。例えば、10cm×10cmのサイズ情報をもったロケーションマーカーを原寸大30cm×30cmで印刷してしまうとシーン内のスケールが合わなくなるのでご注意ください。

ロケーションマーカーの発行手順は以下です。

手順1：ロケーションIDを赤文字部分箇所に入力してください
https://styly.cc/?location=ロケーションID

例）
https://styly.cc/?location=520779be-2e6d-40b3-9241-a493aeb390bd

手順2：ロケーションIDの後に印刷時のロケーションマーカーの実寸大の大きさを入力します(メートル単位)
https://styly.cc/?location=ロケーションID&size=印刷時のサイズ[m]

例）0.2m（20cm）のロケーションマーカーを印刷したい場合
https://styly.cc/?location=520779be-2e6d-40b3-9241-a493aeb390bd&size=0.2

手順3：作成したURLをURLエンコード・デコードフォーム（https://www.tagindex.com/tool/url.html）でエンコードしてください。

URLエンコードフォーム箇所に、手順2で作成したURLを入力して、エンコードするボタンをクリックしてください。

エンコード後フォームに、エンコード後のURLが生成されます。

手順4：赤文字箇所をエンコード後URLに置き換えてください
https://styly.app.link/release?$desktop_url=エンコード後URL

例）
https://styly.app.link/release?$desktop_url=https%3A%2F%2Fstyly.cc%2F%3Flocation%3D520779be-2e6d-40b3-9241-a493aeb390bd%26size%3D0.2

ここで作成したURLは短縮しないでそのまま使用してください。短縮URLにすると正常に動作しない場合があります。

手順5：QRコード作成サイト（https://ao-system.net/qrcodesvg/）を使用して、手順4で作成したURLをQRコードに変換してください。

データ入力フォームに手順4で作成したURLを入力して、作成するボタンをクリックしてください。

生成されたQRコードをダウンロードしてください。

手順6：QRコードとSTYLYマーカーの画像を組み合わせてください。

STYLYマーカーガイドラインを厳守してください。ARコンテンツの体験ができない場合がございます。

STYLYマーカーガイドライン
https://drive.google.com/file/d/1n42VhofeRKecKskMgmT4RNu4zDkeepS8/view?usp=sharing

STYLYマーカー aiファイルダウンロード https://drive.google.com/file/d/1hGpowVQjRLTKsoMqtMt6YpAaPvZFj7RT/view?usp=sharing

aiファイルを扱えるサービス例
Adobe、GIMP

ロケーションマーカー ARシーン体験手順

STYLYモバイルアプリのスキャンをタップする
メッセージ「ロケーションを検出しました」を表示されるので、はいをタップする
ロケーションのフレームが表示されるので合わせる
ロケーションマーカーのARシーンが作成される

よくある質問

Q：ロケーションマーカーの挙動を教えてください
何かしら看板のようなものをマーカーとして、そのマーカーを読み取ると、特定の位置に3DモデルがAR可視化表示できるようにしたいと考えているのですが、ロケーションマーカーを活用することでそういったことは実現可能でしょうか？
A：ロケーションマーカー用QRコード看板にして、そのマーカーを読み取ると、ロケーションマーカー用QRコード看板をベース（原点）に3DモデルがAR表示できます。

Q：Business/Enterpriseプランを解約した後、ロケーションマーカーを活用したシーンの公開は可能でしょうか
A：ロケーションマーカーを活用したシーンの公開は可能です。Business/Enterpriseプランを解約した場合、ロケーションマーカーを使ったシーン制作や編集はできなくなりますが、体験は引き続き可能です。

Business/EnterpriseプランからCreatorプランに変更して出来ない機能は以下です。
・ロケーションに関するタイトルや詳細の編集
・新規ロケーションの追加
・既存のロケーションへの新たなシーン追加

Q：ロケーションマーカーを複数用意し、その間を3Dモデルが動的に動くようなことができますか
A：ロケーションマーカーとシーンは1対1になっているため、複数のロケーションマーカー間で位置を共有することはできません。

Q：シーン公開後にARで体験ボタン押下後に表示されるマーカーとロケーションマーカーは別物でしょうか？
A：別物になります

Q：ガイドラインの推奨レイアウトにはマーカーの横幅がマックス50cmとなっているのですが、それ以上の大きさになる場合、このガイド推奨の比率を守った方がいいのでしょうか
A：体験時にマーカー読み込み精度に関わってきますので、ガイドラインの順守をお願いいたします。

Q：ロケーションマーカーのベストな印刷、展示方法があれば教えていただけると助かります
A：マーカー作成の注意点
・可能であればマーカーサイズ200mm×200mm以上を使用
・光沢のないプリント方法
・マーカーは平面に印刷する（できる限り湾曲させない）
・マーカーの設置は地面と平行か垂直のどちらかにする

マーカーを配置する周辺環境の注意点（コンテンツがズレやすい環境）
・反射する床
・床や壁が白一色（単色）、繰り返しパターン（特徴点*が少ない）

ロケーションマーカーを置く周辺環境に特徴点が少ない（ほぼない場合）と、どうしてもズレが発生してしまうのを理解していただき、上記の注意点を考慮してみてください。

*特徴点・・・際立って検出できる画像上の点。画像の特徴から場所を推定していますので、特徴のない単色や繰り返しパターンの壁や床のある環境では、場所を推定するのが難しくなり、ズレが発生します。

Q：都市テンプレートとロケーションマーカーの違いについて教えてください

	都市テンプレート	ロケーションマーカー
マーカー有無	マーカーレス	専用マーカー使用
プラン	Creatorプランから利用可能 *商用利用不可	Business/Enterpriseプランから利用可能
ロケーション範囲	都市テンプレートが用意されているロケーションのみで利用可能	専用マーカーがあれば、どのロケーションでも利用可能
オクルージョン	都市モデルによるオクルージョンが可能シーンに配置するアセットにオクルージョンを効かせたい場合は、ARオクルージョン（遮蔽）とは？解説マニュアル読んで、AR Occlusion HighQualityまたはAR Occlusion FASTをシーンに配置してください	シーンに配置するアセットにオクルージョンを効かせたい場合は、ARオクルージョン（遮蔽）とは？解説マニュアル読んで、AR Occlusion HighQualityまたはAR Occlusion FASTをシーンに配置してください

Q：動く電車や船の上でロケーションマーカーは使用できますか？
A：大きく位置がズレるのでロケーションマーカーだけでなくARとの相性が悪いです。ARではカメラの映像、加速度センサ、ジャイロセンサを使って自己位置推定を行っています。カメラに移動する風景が映れば、自己位置は初めに出したARオブジェクトに対してズレていきます。また電車の加速度をスマホが検知すれば、同じくARオブジェクトがズレていきます。ARコンテンツを体験する場合は、周辺の風景が移動しない環境、自分が大きく移動しないことが前提条件になります。
